Cut to Length Line Flying Shear 1650 (H-3.0-1650NCR)
Model: H-3.0-1650NCR
Deskripsi
Ringkasan teknis
Cut to length line flying shear 1650 adalah solusi pemrosesan koil kontinu untuk pelat baja galvanis hot dip dan pelat baja cold rolled. Konfigurasi referensi memproses material 0,3–3,0 mm, lebar 300–1650 mm, dan koil hingga 25 ton.
Konfigurasi flying shear ganda: pisau atas dan bawah berputar secara sinkron mengikuti pelat yang bergerak untuk melakukan pemotongan — pemotongan kontinu tanpa menghentikan strip. Model H-3.0-1650NCR.
Lihat juga

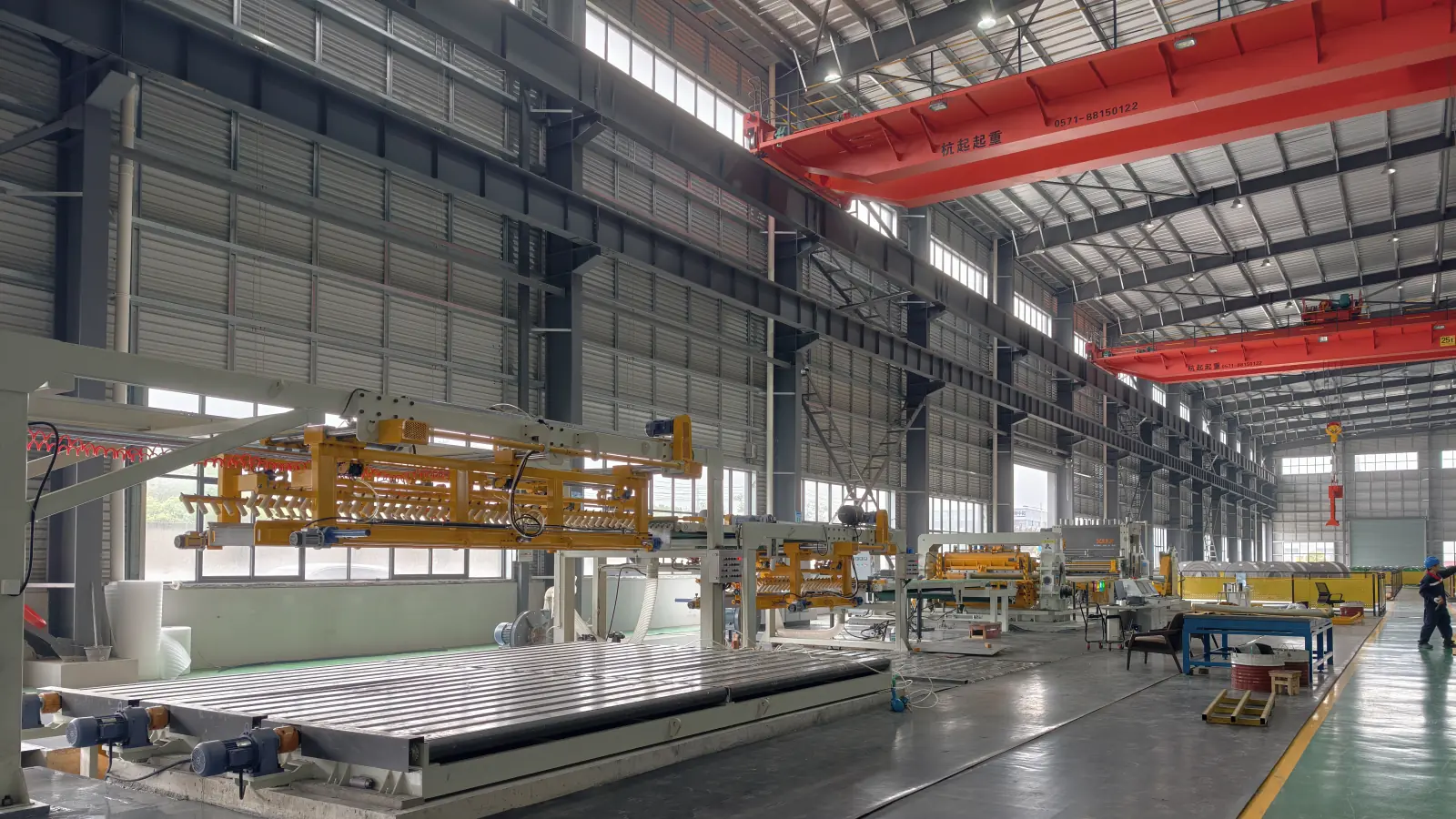

Bengkel XIONGJIN
Fasilitas kami yang beroperasi
Lembar data teknis
Spesifikasi teknis
Parameter utama Cut to Length Line Flying Shear 1650 (H-3.0-1650NCR). Detail dikonfirmasi per proyek.
| Model | H-3.0-1650NCR |
|---|---|
| Material | Pelat baja galvanis hot dip; pelat baja cold rolled |
| Ketebalan koil | 0,3-3,0 mm |
| Lebar koil | Maksimum 300-1650 mm |
| Diameter luar koil | Φ650-Φ2200 mm |
| Diameter dalam koil | Φ508 mm; dapat diperluas ke Φ610 mm dengan selongsong karet |
| Berat koil maksimum | 25 t |
| Kekuatan tarik material | σb ≤ 400 MPa |
| Toleransi panjang (L = 2 m) | ≤ ±0,3 mm pada kecepatan konstan untuk pelat 1,0 mm; ≤ ±0,5 mm selama akselerasi atau deselerasi |
| Toleransi diagonal (L = 2 m) | ≤ ±0,5 mm pada kecepatan konstan untuk pelat 1,0 mm |
| Akurasi perataan | ≤ +1,0 mm/m² |
| Burr potong | ≤ 0,03 mm untuk pelat ≤ 1 mm; ≤ 5% dari ketebalan pelat untuk pelat > 1 mm |
| Akurasi penumpukan | Deviasi alignment lapisan ≤ 1 mm |
| Kecepatan potong | 0-70 m/mnt, pengaturan kecepatan kontinu |
| Kecepatan threading strip | 0-15 m/mnt |
| Daya terpasang | Sekitar 330 kW |
| Pasokan listrik | 380 V / 50 Hz / tiga fase |
| Tinggi kerja | 1100 mm |
| Luas area yang dibutuhkan (referensi) | Sekitar 30 m × 10 m |
